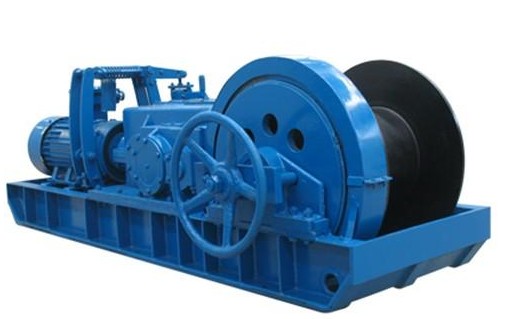

双速多用绞车

双速多用绞车简介

山东中煤其次详细地说明了该绞车的结构特点和减速器传动结构的原理，双速多用绞车是矿山辅助运输设备的一种，利用钢丝绳循环往复工作，实现井下工作设备的运输功能，在煤矿生产中，作为主运输或辅助运输设备占有较大的比例。但是目前煤矿上使用的绞车大部分还处于五六十年代的水平，牵引力小，功能简单，功率小，效率低。

双速多用绞车用途

双速绞车具有快速和慢速两档速度，主要用于井下采煤工作面，综采设备及各类机电设备的搬迁等辅助运输工作，以及井下采掘工作面，进底车场、上山下山、煤矿地面等处的矿车调度、物料运输工作，还可用于回采工作面的回柱放顶。本系统绞车采用锥齿传动形式，结构简单、安全可靠、维修方便。绞车宽度、高度尺寸较小适于进下空间窄小的条件下工作，绞车操作简单，配合调速手把启闭控制按钮开关即可方便使用。用于煤矿井下采煤工作面综采设备及各类寄点设备的搬迁等辅助运输工作，也可以用于矿井采掘工作面，井底车场、上山下山、矿山地面等处的矿车调度，物料运输等工作，还可以用于回采工作面的回柱放顶。

双速多用绞车的主要参数：

型号：JSDB-10型，JSDB-13型，JSDB-19型

慢速外层最大静张力：100KN，130KN，190KN

快速外层最大静张力：17KN，15KN，25KN

卷筒容绳量：200m, 180m，400m

钢丝绳直径：22mm，24mm，30mm

电动机功率：18.5kw，22kw，45kw

总重量：1900kg，2980kg，5480kg

外形尺寸：2389*772*1002mm，3182*968*987mm，3825*1214*1470mm
