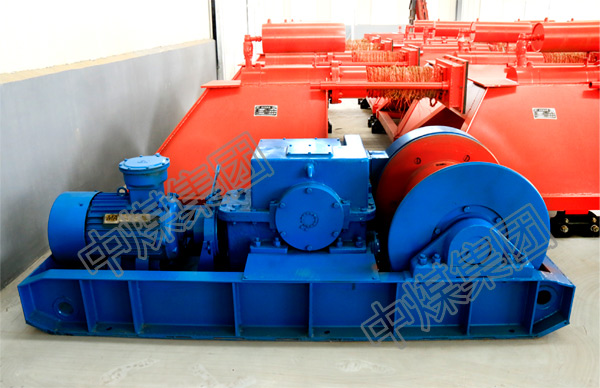

JSDB-6(JDHB-8)双速多用绞车

JSDB-6(JDHB-8)双速多用绞车简介

JSDB-6(JDHB-8)双速多用绞车具有快速和慢速两档速度，主要适用于煤矿井下采煤工作面,综采设备及各类机电设备的搬迁等辅助运输工作，也可用于矿井采掘工作面、井底车场、上山下山、矿山地面等处的矿车调度，物料运输等工作，还可以用于回采工作面的回柱放顶。

本系列绞车采用锥齿轮传动形式，结构简单、安全可靠、维修方便。绞车宽度、高度尺寸较小，适于井下空间窄小的条件下工作，绞车操作简单，配合调速手把启闭控制按钮开关即可方便使用。

JSDB-6(JDHB-8)双速多用绞车参数

型号：JSDB-6(JDHB-8)

钢丝绳静张力：外层最大静张力：快速8.0KN,慢速60KN

                             内层最大静张力: 快速15.8KN,慢速100KN

                            平均静张力：    快速12KN, 慢速80KN

绳        速：最大绳速（外层）：快速0.85m/s，慢速0.12m/s

                    平均绳速：       快速0.60m/s，慢速0.085m/s

传   动   比：快速31.287，慢速231.52

卷        筒：直径*宽度：300*330mm

                    容绳量：100m

钢   丝   绳：直径：16MM

                       结构：绳6*19

                       公称抗拉强度：1670Mpa

电   动   机：型号：YBK2-160M-6

                        功率：7.5KW

                        转速：970rpm

外  形尺 寸：长*宽*高：2200*800*900

整  机重 量：（包含电机）：1050kg

配  套设 备：隔爆开关QBZ-80/1140(660)AN

隔爆按钮BZA1-5/36-3矿用隔爆控制按钮

电液制动器BYWZB-300/45
