调度绞车工作原理

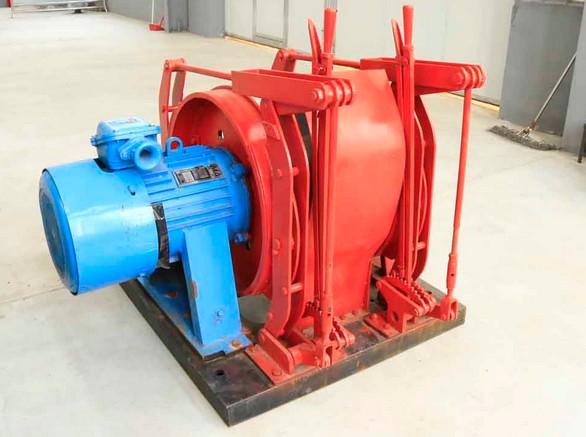

调度绞车简介
调度绞车主要适用于矿井巷道中拖运矿车及其它辅助搬运工作，绞车的电器设备具有防爆性能，可用于煤尘及瓦斯的矿井中。
结构特征与工作原理

绞车在结构上采用了两组内齿轮传动副和一级行星齿轮传动。两组内齿轮副装在卷筒内，电动机轴端装有电机齿轮直接伸入卷筒内与小内齿啮合，经小连轴齿传递到另一小内齿轮，再传递到大连轴齿。大连轴齿与大行星齿合，带动行星机构转动.

此时有三种情况:

1、 如果左轮刹车闸松开，右刹车闸刹住大内齿轮，此时大行星齿轮除作自转外还要围绕中心齿轮公转，同时带动了大齿轮架旋转，由于卷筒是由键机及个螺栓和大齿轮架联结在一起的，因此滚筒也旋转起来，此时即可进行牵引，称为牵引工作状态;

2、 如果右刹车闸松开，左刹车闸杀住滚筒，此时滚筒停止转动，重物被停留在某一位置，称为停止状态。这时右端齿轮架不再旋转，大行星齿轮亦不再公转，而是自转，并带支大内齿轮空转;

3、 如果左、右两刹车闸均松开，重物便自重自由下落，带动滚筒反转，称为工作下放状态。为了调节下放速度或停止，两刹车装置应交替刹紧或松开;
