JSDB系列双速多用绞车的系统组成及工作原理

关于JSDB系列双速多用绞车是一种高效、节能多用途的新型绞车，本系列绞车实现了一机多用，即具有回柱、调度、物料运输等多种功能，实行双速控制，克服了以前煤矿绞车的不足，尤其是回柱绞车速度慢且单速、效率低、寿命短等缺陷。该机传动新颖，结构紧凑，便于操作使用，并配有紧急制动装置（液压推杆式安全制动器）、棘轮停止器（手动）。
    本绞车使用范围广，可用作搬运绞车，安设在巷道内，用于上山、下山、平巷等综采工作面设备的搬迁及其他各类机电设备的运搬。也可代替调度绞车、运输绞车，用于采掘工作面、井底车场、煤矿地面等处的矿车调度、物料运输等。
结构特征与工作原理

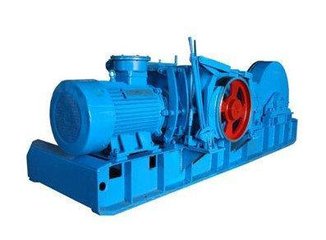

绞车主要由以下七部分组成：（1）电动机（2）联轴器（3）工作制动闸（4）变速手把（5）安全制动器（6）减速器（7）卷筒装置（8）底座（9）棘轮停止器。
绞车由电动机经带制动轮的联轴器、减速器，再经过一级开式齿轮传动传递到滚筒，绞车内部各转动部位均采用滚动轴承支承。底座由型钢焊接而成。

  本绞车可用于煤矿井下采煤工作面综采设备及各类机电设备的搬迁等辅助运输工作，也可用于煤矿井下采掘工作面、井底车场、上山下山、煤矿地面等处的矿车调度、物料运输等工作，还可用于回采工作面的回柱放顶。该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。

本绞车对称布置，呈长方形，便于绞车的搬移和固定。绞车宽度、高度尺寸较小，适于井下空间窄小的条件下工作。绞车结构简单、紧凑；上下箱体为剖分式，装配、维修均很方便；采用常规机械传动，安全可靠。绞车的操作简单，只要配合制动手把、调速手把、启闭控制按钮开关即可方便使用。
