JSDB-25双速绞车的独特结构

关于JSDB型双速多用绞车系列产品在技术原理上，采用“齿-联”传动系统和“双轴多级”的传动特点，实现了快、慢两个速度，其慢速可代替现有的回柱绞车和慢速绞车，其快速可代替现有的调度绞车和运输绞车。在结构特点上，不仅实现了小结构，大拉力的特点，也实现了长条形对称结构特点，适合于煤矿井下狭小的作业空间，操作灵活方便。它克服了目前慢速、回柱等系列绞车存在的传动效率低，寿命短，工效低等特点，也克服了调度、运输等系列绞车存在的牵引力小，宽型结构等特点。

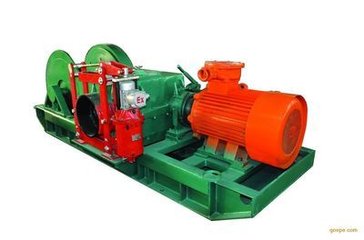

JSDB-25双速调度回柱绞车

钢丝绳静张力：120KN

外层最大静张力KN快速 ：30KN慢速 ：250KN

内层最大静张力KN快速 ：55KN慢速 ：390 KN

平均静张力?：快速 ：42KN慢速 ：320 KN

绳速?：最大绳速（外层）M/S：快速 ：1.5慢速 ：0.18

平均绳速?M/S：快速 ：1.2慢速 ：0.12

传动比快速 ?：30.22慢速 ：242.49

卷筒：直径X宽度MM:540x700容绳量M：500M

钢丝绳直径?MM:30MM 结构绳 6X19 公称抗拉MPa：1670MPa

电动机型号?：YBK2-280M-6 功率55 KW 转速980r/min

外形尺寸?（长X宽X高MM）:3800X1200X1200

整机重量?KG(包括电机)：~7000

我公司生产多种规格的双速多用绞车，分别是JSDB-6双速绞车、JSDB-10双速绞车、JSDB-12双速绞车、JSDB-13双速绞车、JSDB-15双速绞车、JSDB-16双速绞车、JSDB-19双速绞车、JSDB-25双速绞车。
