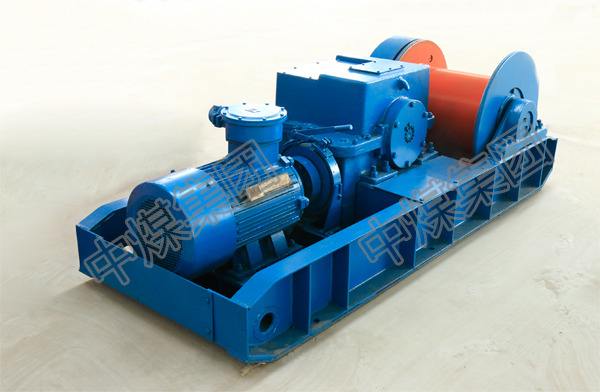

山东中煤生产的双速多用绞车采用锥齿轮传动形式,双速多用绞车的特点是结构简单、安全可靠、维修方便。双速多用绞车宽度、高度尺寸较小适于井下空间窄小的条件下工作,双速多用绞车操作简单,配合调速手把启闭控制按钮开关即可方便使用。
山东中煤生产的双速多用绞车采用锥齿轮传动形式,双速多用绞车的特点是结构简单、安全可靠、维修方便。双速多用绞车宽度、高度尺寸较小适于井下空间窄小的条件下工作,双速多用绞车操作简单,配合调速手把启闭控制按钮开关即可方便使用。
双速多用绞车产品在技术原理上,采用“齿-联”传动系统和“双轴多级”的传动特点,实现了快、慢两个速度,其慢速可代替现有的回柱绞车和慢速绞车,其快速可代替现有的调度绞车和运输绞车。
双速多用绞车在结构特点上,不仅实现了小结构,大拉力的特点,也实现了长条形对称结构特点,适合于煤矿井下狭小的作业空间,操作灵活方便。它克服了目前慢速、回柱等系列绞车存在的传动效率低,寿命短,工效低等特点,也克服了调度、运输等系列绞车存在的牵引力小,宽型结构等特点。
双速多用绞车钢丝绳静张力:120KN
外层最大静张力KN快速 :30KN慢速 :250KN
内层最大静张力KN快速 :55KN慢速 :390 KN
平均静张力:快速 :42KN慢速 :320 KN
绳速:最大绳速(外层)M/S:快速 :1.5慢速 :0.18
平均绳速M/S:快速 :1.2慢速 :0.12
传动比快速 :30.22慢速 :242.49
卷筒:直径X宽度MM:540×700容绳量M:500M
钢丝绳直径MM:30MM 结构绳 6X19 公称抗拉MPa:1670MPa
电动机;型号:YBK2-280M-6 功率55 KW 转速980r/min
外形尺寸(长X宽X高MM):3800X1200X1200
整机重量KG(包括电机):~7000
隔爆开关隔爆按钮电液制动器:QBZ-120/1140(660)AN BZA1-5/36-3 BYWZB-500/125
