双速绞车联轴器的安装

标签:

双速绞车

联轴器

时间:

我们所了解的双速绞车种类并不多。山东中煤双速绞车的底架是一钢焊制而成的框架,前后两侧各有一槽钢,两端用钢板相连,其槽内有筋板,下面焊有一钢板,钢板下还焊有两条状钢板,底架左侧依次焊有三段小槽钢,左侧二段槽钢面上有钢板,绞车所配的电机和电器设...

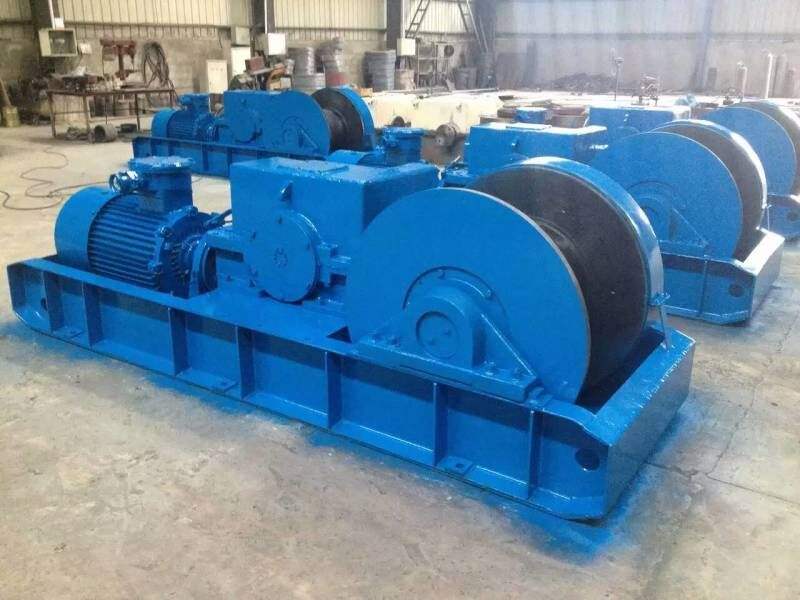

我们所了解的双速绞车种类并不多。山东中煤双速绞车的底架是一钢焊制而成的框架,前后两侧各有一槽钢,两端用钢板相连,其槽内有筋板,下面焊有一钢板,钢板下还焊有两条状钢板,底架左侧依次焊有三段小槽钢,左侧二段槽钢面上有钢板,绞车所配的电机和电器设备,必须要有在有效期内的安标证。

双速绞车减速器的安装
1、绞车主轴装置找平找正后,减速器找正时,斜垫铁的要求与主轴装置安装章节叙述的各条相同;
2、绞车减速器输出轴的水平度误差不应超过 0.15/1000
3、齿轮啮合顶间隙和侧间隙按制造厂家说明书要求;
4、齿轮啮合的接触点面积,沿齿长不得小于 60,沿齿高不得小于45

双速绞车盘形制动器装置
1、盘形制动器安装时,应符合下列要求:
a.支架相对于制动盘两侧面距离偏移不大于 0.5mm
b.支架两侧面与闸盘两侧面的不平行度不大于 0.2mm
c.闸盘表面粗糙度不高于 ,偏摆与串动不大于 0.5mm
2、在闸瓦与制动盘全接触的情况下,实际的平均摩擦半径不得小于设计的平均摩擦半径。
3、闸瓦与制动盘闸的间隙宜在 11.5mm
4、使用的各种油管(除铜管外)均需要酸洗。
双速绞车电机与弹性棒销联轴器的安装 电机轴与减速器高速轴的不同心度误差不大于 0.15 毫米,倾斜度误差不大于 0.6/1000
双速绞车联轴器的安装:
1、安装齿轮联轴器时,两轴心线径向位移≤0.15 毫米,倾斜度≤0.6/1000,并严格保证尺寸 L1L2
2、安装弹性棒销联轴器时,两联轴节的径向位移不应超过0.2 毫米;两轴中心的歪斜度不大于 0°40′
